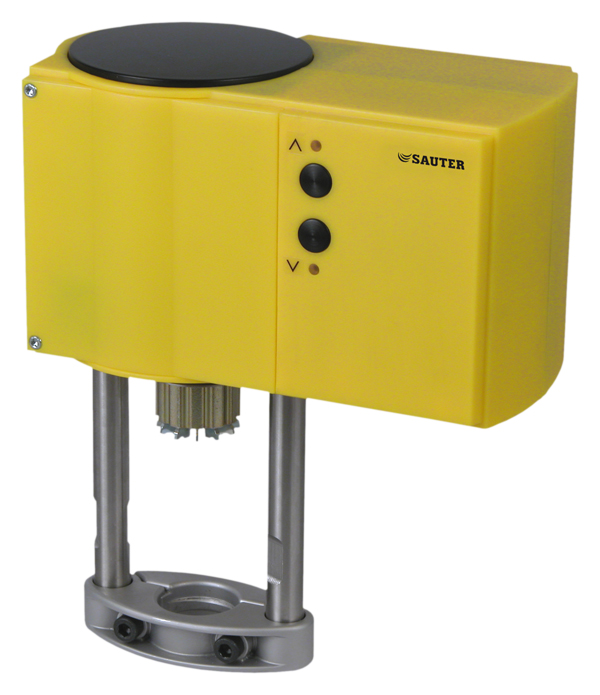

Ventilantrieb SUT mit Sicherheitsfunktion

AVN 224S

Ihr Vorteil für mehr Energieeffizienz

Automatische Ventiladaption, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen


Eigenschaften

  • Betätigen der 2- oder 3-Wege-Ventile der Typenreihen VUG/BUG und VUP nach DIN EN 14597

  • Für Regler mit stetigem Ausgang (0…10 V oder 4…20 mA) und schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)

  • Ventilantrieb mit Sicherheitsfunktion (nach DIN 32730, DIN EN 14597) und Schubkraft von 1100 N, in Ausführung Normally Closed (NC) oder Normally Open (NO)

  • Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronischer kraftabhängiger Abschaltung

  • Einfacher Zusammenbau mit Ventil; Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)

  • Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LED

  • Kodierschalter zur Auswahl von Kennlinie und Laufzeit

  • Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar

  • Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm); der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren

  • Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss

  • Drucktasten aussen am Gehäuse zur Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung

  • Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile

  • Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl

  • Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau

  • Elektrische Anschlüsse (max. 2,5 mm2) mit Schraubklemmen

  • Drei ausbrechbare Kabeleinführungen für M20 × 1,5 (2×) und M16 × 1,5

  • Montage senkrecht stehend bis waagerecht, nicht hängend
